Pitch Gauge (पिच गेज):

Pitch Gauge (पिच गेज) एक उपकरण है जिसका उपयोग स्क्रू, बोल्ट और अन्य थ्रेडेड घटकों पर थ्रेड की पिच को मापने के लिए किया जाता है। “पिच” फास्टनर की लंबाई के साथ आसन्न थ्रेड्स के बीच की दूरी को संदर्भित करता है। सरल शब्दों में, यह प्रत्येक थ्रेड के बीच की जगह की मात्रा है। पिच एक महत्वपूर्ण माप है जो सुनिश्चित करता है कि बोल्ट या स्क्रू के थ्रेड नट या थ्रेडेड छेद के साथ संगत हैं जिसमें उन्हें फिट करने के लिए डिज़ाइन किया गया है। पिच गेज में आमतौर पर ब्लेड या पत्तियों का एक सेट होता है, जिनमें से प्रत्येक को एक विशिष्ट थ्रेड पिच के साथ चिह्नित किया जाता है। ये ब्लेड अक्सर टिकाऊपन के लिए स्टेनलेस स्टील से बने होते हैं और आसान पहुँच और उपयोग के लिए एक धारक में व्यवस्थित होते हैं। उपकरण उपयोगकर्ता को गेज सेट में ब्लेड के साथ फास्टनर के थ्रेड की तुलना करके थ्रेड पिच को सटीक रूप से निर्धारित करने की अनुमति देता है।

• पिच गेज, जिसे स्क्रू गेज या थ्रेड गेज के नाम से भी जाना जाता है, का उपयोग स्क्रू थ्रेड की पिच को मापने के लिए किया जाता है। थ्रेड पिच गेज का उपयोग स्क्रू या टैप किए गए छेद में मौजूद थ्रेड की पिच निर्धारित करने में संदर्भ उपकरण के रूप में किया जाता है।

Understanding Pitch Gauges (पिच गेज को समझना):

जब मशीनिंग, विनिर्माण और यांत्रिक कार्य की बात आती है, तो सटीक माप यह सुनिश्चित करने के लिए महत्वपूर्ण होते हैं कि पुर्जे सही तरीके से फिट हों और काम करें। एक उपकरण जो ऐसी सटीकता सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है, वह है पिच गेज। हालाँकि यह कुछ अन्य माप उपकरणों की तरह व्यापक रूप से मान्यता प्राप्त नहीं हो सकता है, पिच गेज थ्रेडेड फास्टनरों और घटकों के साथ काम करने वाले किसी भी व्यक्ति के लिए एक अनिवार्य उपकरण है। इस ब्लॉग पोस्ट में, हम इस बात पर गहराई से चर्चा करेंगे कि पिच गेज क्या है, यह कैसे काम करता है, और यह उन उद्योगों में क्यों आवश्यक है जो स्क्रू, बोल्ट और अन्य थ्रेडेड भागों पर निर्भर हैं।

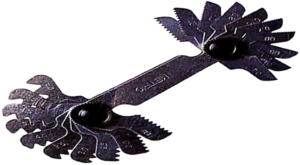

Components of a Pitch Gauge (पिच गेज के घटक):

A typical pitch gauge includes the following components (A typical pitch gauge includes the following components):

1. Blades (Leaves) [ब्लेड (पत्ते)]: ब्लेड पिच गेज का मुख्य भाग हैं, जिनमें से प्रत्येक एक अलग थ्रेड पिच माप का प्रतिनिधित्व करता है। इन ब्लेड पर आमतौर पर पिच मान अंकित होता है, जो मिलीमीटर (मीट्रिक थ्रेड के लिए) या थ्रेड प्रति इंच (इंपीरियल थ्रेड के लिए) में हो सकता है।

2. Holder or Spine (धारक या रीढ़): ब्लेड को व्यवस्थित रखने के लिए आमतौर पर एक होल्डर या स्पाइन में लगाया जाता है। होल्डर उपयोगकर्ताओं को आसानी से सही ब्लेड चुनने और निकालने की सुविधा देता है और उपयोग में न होने पर ब्लेड को स्टोर करने का एक सुविधाजनक तरीका भी है।

3. Measurement Markings (माप चिह्न): गेज सेट में प्रत्येक ब्लेड को उसके संगत पिच के साथ लेबल किया जाता है, या तो धागों के बीच की दूरी (मिलीमीटर में) या प्रति इंच धागों की संख्या (टीपीआई में)।

4. Material (सामग्री): ब्लेड अक्सर स्टेनलेस स्टील जैसी उच्च-शक्ति वाली सामग्रियों से बने होते हैं, जो समय के साथ स्थायित्व और घिसाव तथा क्षरण के प्रति प्रतिरोध सुनिश्चित करते हैं।



(1.) सबसे पहले, धागे के व्यास को मापने के लिए 0.D./I.D. कैलिपर के संयोजन का उपयोग करें।

2.) दूसरा, प्रति इंच धागों की संख्या जानने के लिए थ्रेड पिच गेज का उपयोग करें। मीट्रिक कनेक्शन के लिए, धागों के बीच की दूरी मापें। गेज को धागे पर तब तक रखें जब तक कि यह अच्छी तरह से फिट न हो जाए, अपने मापों को थ्रेड चार्ट से मिलाएं।



Note (टिप्पणी):

प्रयुक्त फिटिंग के धागे घिस सकते हैं और विकृत हो सकते हैं, इसलिए माप सटीक नहीं हो सकते हैं।

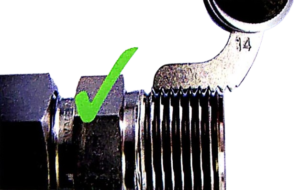

How Does a Pitch Gauge Work (पिच गेज कैसे काम करता है)?

पिच गेज का उपयोग करना अपेक्षाकृत सरल है, हालांकि इसके लिए विवरण पर ध्यान देने की आवश्यकता होती है। यह इस प्रकार काम करता है:

1. Select the Blade (Select the Blade): पिच गेज का उपयोग करने में पहला कदम सही ब्लेड का चयन करना है जो आपके द्वारा मापे जा रहे बोल्ट या स्क्रू के थ्रेड पिच से सबसे अधिक मेल खाता हो। पिच गेज सेट में आमतौर पर कई तरह के ब्लेड होते हैं, जिनमें से प्रत्येक में अलग-अलग थ्रेड पिच मान होते हैं।

2. Align the Blade with the Thread (ब्लेड को धागे के साथ संरेखित करें): एक बार जब आप ब्लेड का चयन कर लें, तो उसे थ्रेड वाले भाग के सामने रखें, यह सुनिश्चित करते हुए कि ब्लेड के दांत बोल्ट, स्क्रू या नट के थ्रेड के साथ जुड़े हुए हों।

3. Check the Fit (फ़िट की जाँच करें): सही ब्लेड फास्टनर के थ्रेड ग्रूव्स में सटीक रूप से फिट होगा। यदि ब्लेड बिना किसी गैप या मिसअलाइनमेंट के अच्छी तरह से बैठता है, तो यह दर्शाता है कि फास्टनर की पिच ब्लेड पर अंकित पिच वैल्यू से मेल खाती है। यदि ब्लेड फिट नहीं होता है या खराब तरीके से संरेखित होता है, तो मेल खाने वाले ब्लेड को खोजने के लिए एक अलग ब्लेड आज़माएँ।

4. Confirm the Measurement (माप की पुष्टि करें): यदि सही ब्लेड अच्छी तरह से फिट बैठता है और थ्रेड के साथ संरेखित होता है, तो आपने थ्रेडेड घटक की पिच को सफलतापूर्वक पहचान लिया है। यह माप आपको बताएगा कि आप महीन धागे या मोटे धागे वाले फास्टनर के साथ काम कर रहे हैं या फास्टनर किसी विशिष्ट मानक का पालन करता है, जैसे कि UNC, UNF, या मीट्रिक थ्रेड।

Applications of Pitch Gauges (पिच गेज के अनुप्रयोग):

पिच गेज का उपयोग विभिन्न क्षेत्रों और उद्योगों में किया जाता है जहाँ थ्रेडेड घटक आम हैं। कुछ प्राथमिक अनुप्रयोगों में शामिल हैं:

• Machining and Manufacturing (मशीनिंग और विनिर्माण): ऐसे उद्योगों में जहाँ स्क्रू, बोल्ट और नट का अक्सर उपयोग किया जाता है, थ्रेड पिच की पुष्टि के लिए पिच गेज आवश्यक हैं। थ्रेडेड भागों का उत्पादन या प्रतिस्थापन करते समय, उचित फिट और कार्य सुनिश्चित करने के लिए सही पिच महत्वपूर्ण है।

• Automotive Industry (मोटर वाहन उद्योग): चाहे इंजन असेंबली, चेसिस का काम हो या सामान्य रखरखाव, पिच गेज मैकेनिक्स को बोल्ट, फास्टनर और नट के लिए सही धागे की पहचान करने में मदद करते हैं। वे सुनिश्चित करते हैं कि सुरक्षा और विश्वसनीयता के लिए घटक ठीक से संरेखित हों।

• Aerospace Engineering (अंतरिक्ष इंजिनीयरिंग): एयरोस्पेस उद्योग को सुरक्षा और प्रदर्शन सुनिश्चित करने के लिए थ्रेडेड घटकों के अत्यंत सटीक माप की आवश्यकता होती है। थ्रेड पिच में एक छोटी सी त्रुटि भयावह विफलताओं का कारण बन सकती है, इसलिए पिच गेज विमान असेंबली और रखरखाव में एक महत्वपूर्ण उपकरण है।

• Construction and Repair (निर्माण एवं मरम्मत): निर्माण परियोजनाओं में, विभिन्न मशीनें और संरचनाएं बोल्ट, स्क्रू और फास्टनरों का उपयोग करती हैं। पिच गेज हाथ में होने से श्रमिकों को सही थ्रेडेड फास्टनर का मिलान करने में मदद मिलती है ताकि यह सुनिश्चित हो सके कि घटक सुरक्षित रूप से फिट हों और सही तरीके से काम करें।

• DIY and Home Improvement: For hobbyists and home mechanics, pitch gauges are useful for ensuring that threaded parts such as bolts and screws fit correctly in repairs and projects. They help avoid frustration caused by mismatched threads and improve the overall quality of work.

Why Is a Pitch Gauge Important (पिच गेज क्यों महत्वपूर्ण है) ?

पिच गेज का महत्व इसकी थ्रेड पिच को सटीक रूप से मापने की क्षमता में निहित है, जिससे यह सुनिश्चित होता है कि थ्रेडेड घटक एक साथ ठीक से फिट होते हैं। यहाँ बताया गया है कि यह क्यों आवश्यक है:

1. Ensures Compatibility (संगतता सुनिश्चित करता है): बोल्ट और नट जैसे थ्रेडेड फास्टनर्स को ठीक से एक साथ पेंच करने के लिए पिच में सटीक रूप से मेल खाना चाहिए। पिच गेज संगतता संबंधी समस्याओं से बचने में मदद करता है, जिससे नुकसान या विफलता का जोखिम कम हो जाता है।

2. Prevents Thread Damage (थ्रेड क्षति को रोकता है): जब बोल्ट या नट का गलत पिच के साथ उपयोग किया जाता है, तो धागे उखड़ सकते हैं या क्षतिग्रस्त हो सकते हैं, जिससे संभावित रूप से फास्टनर बेकार हो सकता है। पिच गेज का उपयोग यह सुनिश्चित करता है कि सही पिच का चयन किया गया है, जिससे फास्टनर और मेटिंग घटक दोनों की अखंडता को संरक्षित किया जा सके।

3. Improves Efficiency and Precision (दक्षता और परिशुद्धता में सुधार): थ्रेड पिच को मापने का एक तेज और आसान तरीका प्रदान करके, पिच गेज श्रमिकों को सही फास्टनरों को तुरंत पहचानने की अनुमति देता है, जिससे कार्यप्रवाह में सुधार होता है और बेमेल थ्रेड्स के कारण होने वाले डाउनटाइम में कमी आती है।

4. Standardization (मानकीकरण): पिच गेज यह सुनिश्चित करने में मदद करता है कि थ्रेडेड घटक विशिष्ट उद्योग मानकों को पूरा करते हैं, चाहे उन्हें मीट्रिक या इंपीरियल इकाइयों में मापा जाए। यह उन उद्योगों के लिए महत्वपूर्ण है जिन्हें सटीक विनिर्देशों की आवश्यकता होती है, जैसे एयरोस्पेस, ऑटोमोटिव और विनिर्माण।

Conclusion (निष्कर्ष):

पिच गेज थ्रेडेड घटकों के साथ काम करने वाले किसी भी व्यक्ति के लिए एक महत्वपूर्ण उपकरण है, जो बोल्ट, स्क्रू और नट पर थ्रेड की पिच को मापने का एक सरल लेकिन प्रभावी तरीका प्रदान करता है। चाहे आप मशीनिस्ट, मैकेनिक या DIY उत्साही हों, आपके टूलकिट में पिच गेज होने से यह सुनिश्चित होता है कि फास्टनर ठीक से फिट हों, कुशलता से काम करें और नुकसान या विफलता के जोखिम को कम करें। बारीक और मोटे दोनों धागों को सटीकता से मापने की अपनी क्षमता के साथ, पिच गेज कई उद्योगों में सटीक काम के लिए एक अनिवार्य उपकरण है।

अगली बार जब आप थ्रेडेड भागों के साथ काम कर रहे हों, तो पिच गेज का उपयोग करना न भूलें – यह आपका समय, प्रयास और सिरदर्द बचा सकता है!
