Feeler Gauge (फ़ीलर गौज़):

Feeler Gauge (फीलर गेज), जिसे कभी-कभी मोटाई गेज के रूप में संदर्भित किया जाता है, एक उपकरण है जिसका उपयोग दो भागों के बीच के अंतर या स्थान को मापने के लिए किया जाता है। इसमें अलग-अलग मोटाई के पतले, सपाट धातु के ब्लेड की एक श्रृंखला होती है, जिन्हें आमतौर पर एक साथ समूहीकृत किया जाता है और एक धारक या रीढ़ पर लगाया जाता है। ब्लेड को अलग-अलग बाहर निकाला जा सकता है या छोटे अंतराल या निकासी को मापने के लिए संयोजन में उपयोग किया जा सकता है। फीलर गेज का उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जहाँ सटीक माप आवश्यक होता है, जैसे कि इंजन वाल्व क्लीयरेंस, स्पार्क प्लग गैप या यहाँ तक कि मशीनरी के संरेखण में। प्रत्येक ब्लेड को आमतौर पर इसकी मोटाई के साथ लेबल किया जाता है, जिससे उपयोगकर्ता दो सतहों के बीच उपयुक्त ब्लेड डालकर अंतराल के आकार को जल्दी से निर्धारित कर सकता है। फीलर गेज एक उपकरण है जिसका उपयोग अंतराल की चौड़ाई को मापने के लिए किया जाता है। फीलर गेज का उपयोग दो भागों के बीच निकासी को मापने के लिए किया जाता है। वे विभिन्न मोटाई के स्टील की कई छोटी लंबाई से मिलकर बने होते हैं, जिनमें प्रत्येक टुकड़े पर माप अंकित होते हैं।



Understanding Feeler Gauges (फीलर गेज को समझना):

फीलर गेज यांत्रिक कार्य में शामिल किसी भी व्यक्ति के लिए एक महत्वपूर्ण उपकरण है, चाहे वह ऑटोमोटिव, इंजीनियरिंग या प्रेसिजन मशीनिंग उद्योग में हो। इन सरल लेकिन प्रभावी उपकरणों का उपयोग उच्च सटीकता के साथ अंतराल की चौड़ाई, निकासी और सहनशीलता को मापने के लिए किया जाता है।

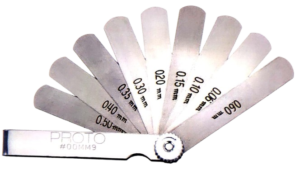

Parts of a Feeler Gauge (फीलर गेज के भाग):

Feeler gauges typically consist of (फीलर गेज में आमतौर पर शामिल होते हैं):

1. Blades (ब्लेड): ये धातु के पतले, सपाट टुकड़े होते हैं जो विभिन्न मोटाई में आते हैं। वे स्टेनलेस स्टील से बने हो सकते हैं, जो टिकाऊ और जंग के प्रति प्रतिरोधी होता है। (These are thin, flat pieces of metal that come in a variety of thicknesses. They can be made of stainless steel, which is durable and resistant to corrosion.)

2. Holder (धारक): ज़्यादातर फीलर गेज ब्लेड को व्यवस्थित रखने के लिए होल्डर या स्पाइन के साथ आते हैं। इससे उपयोगकर्ताओं को अलग-अलग साइज़ को गलत जगह रखने या आपस में मिलाने से बचने में मदद मिलती है। (Most feeler gauges come with a holder or spine to keep the blades organized. This helps users avoid misplacing or mixing up the different sizes.)

3. Thickness Markings (मोटाई के निशान): प्रत्येक ब्लेड पर मोटाई का माप अंकित होता है, जो आमतौर पर मिलीमीटर या इंच के हजारवें भाग में होता है, जिससे सही ब्लेड की पहचान करना आसान हो जाता है। (Each blade is marked with the thickness measurement, usually in millimeters or thousandths of an inch (thou), making it easy to identify the right one.)





Correct method of measurements with feeler gauge (फीलर गेज से माप की सही विधि):

फीलर गेज का उपयोग करना एक सीधी प्रक्रिया है, लेकिन सही माप प्राप्त करने के लिए सटीकता की आवश्यकता होती है। यहाँ बताया गया है कि यह कैसे काम करता है (Using a feeler gauge is a straightforward process, but it requires precision to achieve the correct measurement. Here’s how it works) :

1. Choose the Blade Size (ब्लेड का आकार चुनें): सबसे पहले, एक ऐसा ब्लेड चुनें जो उस गैप या क्लीयरेंस से मेल खाता हो जिसे आप मापना चाहते हैं। फीलर गेज अलग-अलग मोटाई के आकार के सेट में आते हैं, जो आमतौर पर 0.001 इंच से लेकर लगभग 0.050 इंच (0.025 मिमी से 1.27 मिमी) तक होते हैं। {First, select a blade that closely matches the gap or clearance you want to measure. Feeler gauges come in sets with different thickness sizes, usually ranging from 0.001 inches to around 0.050 inches (0.025mm to 1.27mm).}

2. Insert the Blade (ब्लेड डालें): फीलर गेज ब्लेड को दो सतहों के बीच के गैप या स्थान में डालें। ब्लेड को अच्छी तरह से फिट होना चाहिए, लेकिन उसे जबरदस्ती अंदर नहीं डालना चाहिए। अगर यह आसानी से फिट हो जाता है, तो आपको मोटा ब्लेड आजमाने की ज़रूरत हो सकती है। (Insert the feeler gauge blade into the gap or space between two surfaces. The blade should fit snugly but not be forced in. If it fits easily, you may need to try a thicker blade.)

3. Check for Resistance (प्रतिरोध की जाँच करें): ब्लेड डालने के बाद, थोड़ा प्रतिरोध होना चाहिए। अगर ब्लेड बहुत आसानी से या बिना किसी प्रतिरोध के अंदर चला जाता है, तो यह संकेत देता है कि गैप बहुत बड़ा है। इसके विपरीत, अगर ब्लेड बिल्कुल भी फिट नहीं होता है, तो गैप बहुत छोटा है। (Once the blade is inserted, there should be a slight resistance. If the blade slides in too easily or with no resistance, it indicates that the gap is too large. Conversely, if the blade doesn’t fit at all, the gap is too small.)

4. Use Multiple Blades if Necessary (यदि आवश्यक हो तो एकाधिक ब्लेड का उपयोग करें): कभी-कभी, सही माप पाने के लिए एक ब्लेड पर्याप्त नहीं होगा। ऐसे मामलों में, बड़े अंतराल को मापने के लिए कई ब्लेड का एक साथ उपयोग किया जा सकता है। (Sometimes, a single blade won’t be enough to get the correct measurement. In such cases, multiple blades can be used together to measure larger gaps.)

• उपयोग से पहले फीलर गेज को साफ करना सुनिश्चित करें। मुड़े हुए या टूटे हुए ब्लेड का उपयोग करने से बचें, इससे सही माप में बाधा आती है। (Be sure to clean the feeler gauge before use. Avoid using a bent or broken blade, it hinders correct measurement.)

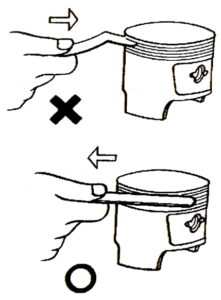

•ब्लेड डालते समय उन्हें अंदर की ओर न धकेलें क्योंकि इससे ब्लेड मुड़ जाएंगे। उन्हें अपनी ओर खींचते हुए साइड से डालें। ( When inserting blades, do not push them in because it will cause a bend. Insert them from the side while pulling them towards you.)

• ब्लेड को जितना संभव हो सके उतना अंदर डालें, क्योंकि इसकी धार जल्दी घिस जाती है। (Insert the blade as deeply as possible, for its edge tends to wear quickly.)

• जहाँ तक संभव हो, मापने के लिए एक ही ब्लेड का चयन करें। मापने के लिए हमेशा ब्लेड की संख्या न्यूनतम रखें। (Where possible, select a single blade for measuring. Always limit the number off blades for measuring to minimum.)

• समय-समय पर माइक्रोमीटर के माध्यम से ब्लेड की जांच करें। घिसे हुए फीलर गेज को नए से बदलना चाहिए। (Check the blades for wear by means of a micrometer from time to time. Worn feeler gauge must be replaced with new ones.)

• सिलेंडर बोर और पिस्टन के बीच क्लीयरेंस मापने के लिए कभी भी फीलर गेज का इस्तेमाल न करें। यह कभी भी पर्याप्त सटीक नहीं होगा। (Never use the feeler gauge for measuring clearance between cylinder bore and piston. It will never be accurate enough.)

Applications of Feeler Gauges (फीलर गेज के अनुप्रयोग):

फीलर गेज का उपयोग विभिन्न क्षेत्रों में किया जाता है, और उनके अनुप्रयोग असंख्य हैं (Feeler gauges are used in a variety of fields, and their applications are numerous) :

• Automotive Industry (मोटर वाहन उद्योग): फीलर गेज का सबसे आम उपयोग इंजन के घटकों जैसे वाल्व और कैमशाफ्ट के बीच की दूरी को मापने के लिए होता है। यह सुनिश्चित करना महत्वपूर्ण है कि इंजन के प्रदर्शन को बनाए रखने और क्षति को रोकने के लिए ये हिस्से ठीक से एक साथ फिट हों। (One of the most common uses of feeler gauges is for measuring the clearance between engine components such as valves and camshafts. It’s vital to ensure that these parts fit together properly to maintain the engine’s performance and prevent damage.)

• Machining (मशीनिंग): मशीन की दुकानों में, घटकों के संरेखण की जाँच करने के लिए फीलर गेज का उपयोग किया जाता है, जैसे कि गियर, शाफ्ट और बियरिंग के बीच की दूरी। इन मापों में सटीकता सुचारू संचालन और यांत्रिक विफलता के बीच अंतर कर सकती है। (In machine shops, feeler gauges are used to check the alignment of components, such as the spacing between gears, shafts, and bearings. Precision in these measurements can make the difference between smooth operations and mechanical failure.)

• Aviation (विमानन): विमान के रखरखाव में अक्सर विमान के विभिन्न भागों, जैसे ईंधन प्रणाली और नियंत्रण तंत्र में छोटे अंतराल और सहनशीलता की जाँच करना शामिल होता है। फीलर गेज यह सुनिश्चित करने के लिए एक आदर्श उपकरण है कि भाग आवश्यक विनिर्देशों को पूरा करते हैं। (Aircraft maintenance often involves checking small gaps and tolerances in various parts of the aircraft, such as fuel systems and control mechanisms. A feeler gauge is an ideal tool for ensuring parts meet the required specifications.)

• Engineering & Manufacturing (इंजीनियरिंग एवं विनिर्माण): फीलर गेज का उपयोग मशीनों, औजारों और घटकों में कसाव और निकासी को मापने के लिए किया जाता है, जिनमें उच्च परिशुद्धता की आवश्यकता होती है, जिससे इंजीनियरों को सफल संचालन के लिए आवश्यक सटीक सहनशीलता प्राप्त करने में मदद मिलती है। (Feeler gauges are used to measure the tightness and clearance in machines, tools, and components that require high precision, helping engineers to achieve the exact tolerances needed for successful operation.)

Importance of feeler gauge (फीलर गेज का महत्व):

फीलर गेज का महत्व इसकी सख्त सहनशीलता के लिए सटीक माप प्रदान करने की क्षमता में निहित है, जो उन उद्योगों में आवश्यक है जहां उपकरण सुरक्षा और प्रदर्शन सर्वोपरि हैं। क्लीयरेंस में एक छोटी सी गलत गणना से निम्नलिखित समस्याएं हो सकती हैं:

• Reduced Efficiency (कम दक्षता): जो भाग ठीक से फिट नहीं होते, उनके कारण मशीनरी या इंजन अकुशल रूप से चल सकते हैं। (Parts that don’t fit together properly may cause machinery or engines to run inefficiently.)

• Increased Wear and Tear (बढ़ी हुई टूट-फूट): अनुचित निकासी के कारण घटकों के बीच अत्यधिक घर्षण उत्पन्न हो सकता है, जिससे तेजी से घिसाव हो सकता है, तथा महंगी मशीनरी भी खराब हो सकती है। (Improper clearance can result in excessive friction between components, leading to faster wear and even failure of expensive machinery.)

• Safety Hazards (सुरक्षा को खतरा): एयरोस्पेस या ऑटोमोटिव घटकों जैसी महत्वपूर्ण प्रणालियों में, अनुचित सहनशीलता सुरक्षा से समझौता कर सकती है और खतरनाक विफलताओं का कारण बन सकती है। (In critical systems, such as aerospace or automotive components, improper tolerances can compromise safety and lead to dangerous failures.)

Conclusion(निष्कर्ष):

फीलर गेज सटीक मशीनरी या इंजन के साथ काम करने वाले किसी भी व्यक्ति के लिए आवश्यक उपकरण हैं। उनका सरल डिज़ाइन अंतराल, निकासी और सहनशीलता के सटीक और आसान माप की अनुमति देता है। चाहे आप इंजन के वाल्व क्लीयरेंस को समायोजित कर रहे हों या घटकों के बीच की दूरी को माप रहे हों, फीलर गेज सुनिश्चित करते हैं कि आप इष्टतम प्रदर्शन और सुरक्षा के लिए आवश्यक परिशुद्धता प्राप्त करें।

अपने टूलकिट में फीलर गेज को शामिल करके, आप उच्च सटीकता की मांग करने वाले कार्यों को संभालने के लिए अच्छी तरह से सुसज्जित होंगे, यह सुनिश्चित करते हुए कि आपकी परियोजनाएँ सुचारू रूप से और कुशलता से चलेंगी।
